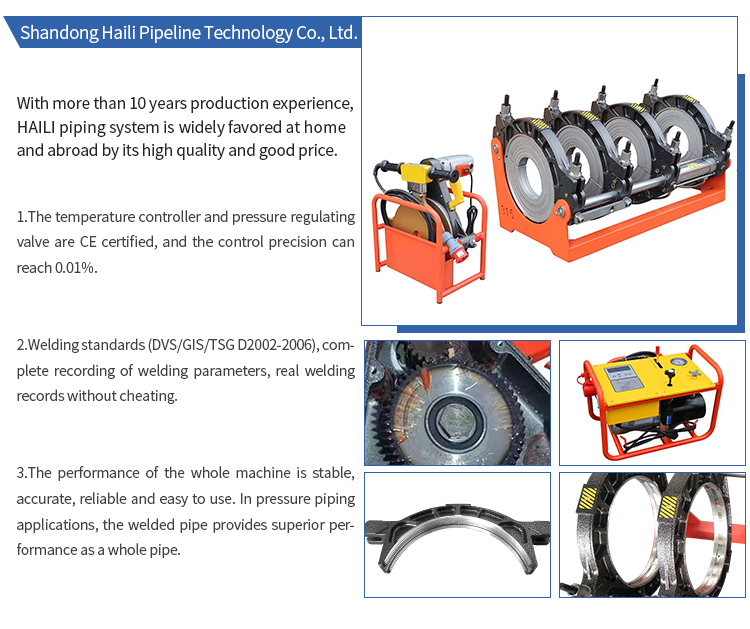

Модель	Диапазон сварки (мм)	Размер рукава (мм)
Haili315	160-315	160-180-200-225-250-280-315

Основные операции машины для стыковой сварки в Бразилии включают:

Хомуты для труб	Трубы крепятся параллельно раме для облегчения всех последующих операций
Секущая плоскость	Выровняйте оба конца трубы (обрезанная плоскость), чтобы получить чистый, плоский торец.
Регулировать	Торцы труб выровнены друг с другом, чтобы уменьшить несоответствие стенок
Обогрев	Расплавленные детали на обоих концах трубы
Сварка Слияние	Оплавленные торцы труб стыкуются под определенным усилием, поддерживается стабильное давление сварки.
Охлаждение	Сварное соединение выдерживают при заданном давлении до достаточного охлаждения.
осмотр	Визуально убедитесь, что внешний вид соединения соответствует требованиям.

Обзор операции стыковой сварки

Для стыковой сварки пластиковых труб (PE, HDPE, PP, MPP, PVDF) операция стыковой сварки заключается в нагревании двух торцевых поверхностей трубы до определенной температуры, а затем при приложении определенной силы для их сплавления. При нагреве торца трубки молекулярная структура переходит в аморфное состояние. Когда применяется стыковое давление, результирующее давление заставляет расплавленный материал течь и смешиваться, молекулы пластика смешиваются друг с другом, и после охлаждения соединения молекулы возвращаются в твердое состояние, и соединение и труба становятся законченной структурой. В результате получается прочное, полностью герметичное соединение.

Использование и техническое обслуживание сварочного аппарата для стыковой сварки.

Лезвие резака острое, не подходите слишком близко к резаку, когда он работает. При замене лезвия сначала следует отключить питание, чтобы гарантировать, что машина не будет включена по ошибке.

Горячая плита может повредить одежду и обжечь кожу. Когда он не используется, поместите нагревательную пластину в специальный кронштейн (корзину) и избегайте прямого контакта с вашим телом во время работы.

Если выключатель питания поврежден, не используйте аппарат для стыковой сварки и обязательно замените выключатель перед использованием.

Ремонт машины для стыковой сварки и принадлежностей: проверьте, могут ли подвижные части нормально двигаться без заклинивания. Детали на предмет поломки или любых других условий, которые могут повлиять на работу. В случае повреждения машину следует отремонтировать перед использованием, многие несчастные случаи вызваны плохим обслуживанием машины.

Проблемы качества стыковой сварки плавлением для интерфейса Бразилии

Существует множество проблем с качеством, таких как асимметричное скручивание, чрезмерная несоосность, углубление пузырей и точечная коррозия на поверхности сварного шва. К причинам вышеуказанных проблем относятся:

1. В целях экономии затрат на оборудование используется полуавтоматический сварочный аппарат, а сварка не выполняется в соответствии с указанными параметрами сварки, такими как чрезмерное приводное давление сварочного аппарата и короткое время охлаждения;

2. Использовать сварочные автоматы с неквалифицированными сварочными характеристиками;

3. Из-за различных свойств полиэтиленовых труб (таких как термостойкость) разных производителей настройки параметров аппарата для сварки расплавом не соответствуют характеристикам труб;

4. Использовать несоответствующие трубы для сварки, например стыковой сварки материалов ПЭ80 и ПЭ100;

5. Чтобы не отставать от периода строительства, строительный персонал будет строить в суровых погодных условиях, таких как влажность;

6. При сварке указанный термоклей и роликовый кронштейн не используются, а качество ответной части не соответствует требованиям;

7. Сварщики принимаются на работу без профессиональной подготовки и без удостоверений.

В процессе строительства трубопровода из-за ограниченности строительной площадки может потребоваться сварка полиэтиленовых труб. Например, домкрат трубы может быть приварен длиной в десятки или сотни метров, а плохая сварка повлияет на качество строительства, вызовет утечку воды и повлияет на конструкцию. расписание.

Метод и этапы стыковой сварки полиэтиленовых труб:

Аналог полиэтиленовой трубы

1. Закрепите полиэтиленовые трубы и свариваемые детали на стыковочном станке и используйте приспособление в соответствии с размером трубы. С помощью щетки и хлопчатобумажной ткани удалите оксидный слой, масло и пыль с сопла.

2. Соединительные концы двух соединяемых деталей должны выходить из сварочного приспособления на определенную свободную длину, а две соответствующие соединяемые детали должны быть выровнены так, чтобы они находились на одной оси. Изнаночная сторона не должна быть больше 10% толщины стенки.

3. Торец строгается фрезой, чтобы торец был гладким, плоским, чистым и вертикальным. Примечание. Сначала следует запустить фрезу, а затем медленно повернуть маховик подачи. При непрерывной резке диск фрезы следует снять, а две состыкованные детали выправить, отрегулировав натяжение зажима (при необходимости повернуть трубу).

Эндотермическая стадия

Нагревательная пластина автоматически нагревается до тех пор, пока не загорится зеленый индикатор или не достигнет заданной температуры, а свариваемые трубы и фитинги закрываются для нагрева торцов. Отделите полиэтиленовые трубы подачи воды и фитинги от нагревательной плиты, а затем соедините два торца нагрева и соедините их встык. (См. эндотермический график) Два нагретых сопла плавятся. При нагревании до расплавленного состояния эндотермический процесс завершается. При температуре окружающей среды 20 °C время нагрева указано как 10×толщина (мм) секунд, а высота плоского выступа на поверхности сварки требуется для достижения требуемого значения. Примечание. На данном этапе достаточно фланцев, отвечающих указанным требованиям, и можно поддерживать давление для поглощения тепла. Нельзя постоянно повышать давление!

Снятие плиты электронагрева

Когда эндотермический процесс завершен, электронагревательная пластина снимается и быстро запускается давление, и операция завершается в течение 10 секунд: особенно при низкой температуре окружающей среды ее максимально укорачивают, торец охлаждается. очень быстро, а скорость соединения медленная, что напрямую влияет на качество сварки.

Интерфейс охлаждения

После того, как интерфейс будет завершен, ответную часть следует зафиксировать на приспособлении и дать ей остыть естественным образом. Вообще говоря, малый диаметр ниже DN110 требует охлаждения более 20 минут, а диаметр выше DN110 — более получаса. Также судят по ощущениям, если температура не очень высокая, это доказывает, что время охлаждения достигнуто. Интерфейс сопряжения и слияния на другом конце возможен. После открытия приспособления снимите приспособление, чтобы проверить внешний вид сварного шва. Высота и ширина термоклеевого кольца должны быть равномерными и красивыми, а высота и ширина - соответствующими.

Строительство и монтаж трубы подачи воды из полиэтилена должны осуществляться строго в соответствии с инструкциями по сварке машины для стыкового расплава, включая время горячего расплава, время охлаждения, температуру сварки, разумные потери, сварочное напряжение и другие. параметры сварки трубы. Процесс сварки полиэтиленовой трубы очень строгий. Если это будет слегка непреднамеренно, это повлияет на качество сварки всего проекта и повлияет на нормальную работу трубопровода.
